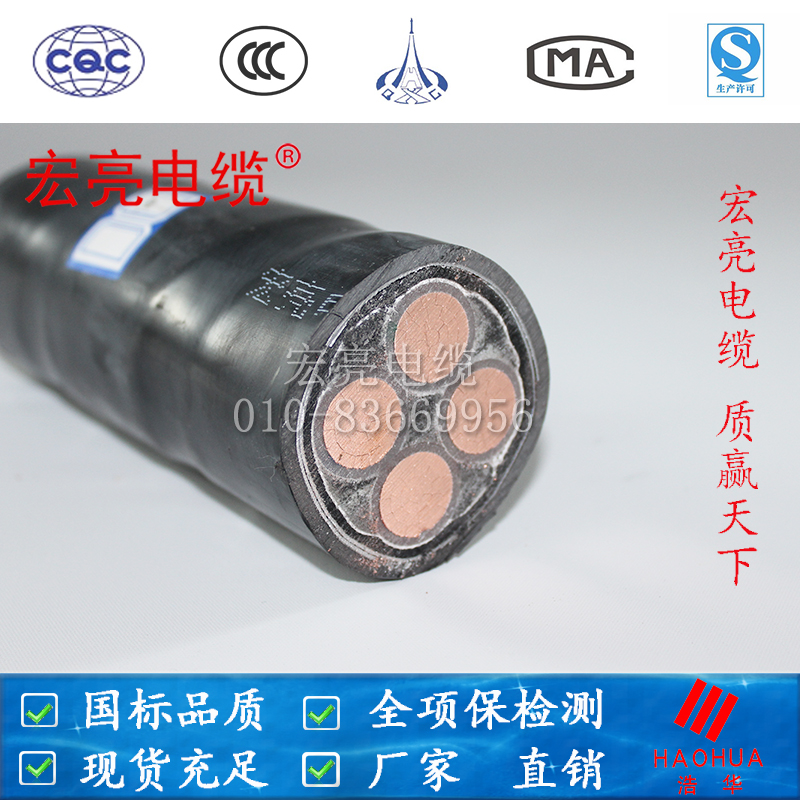

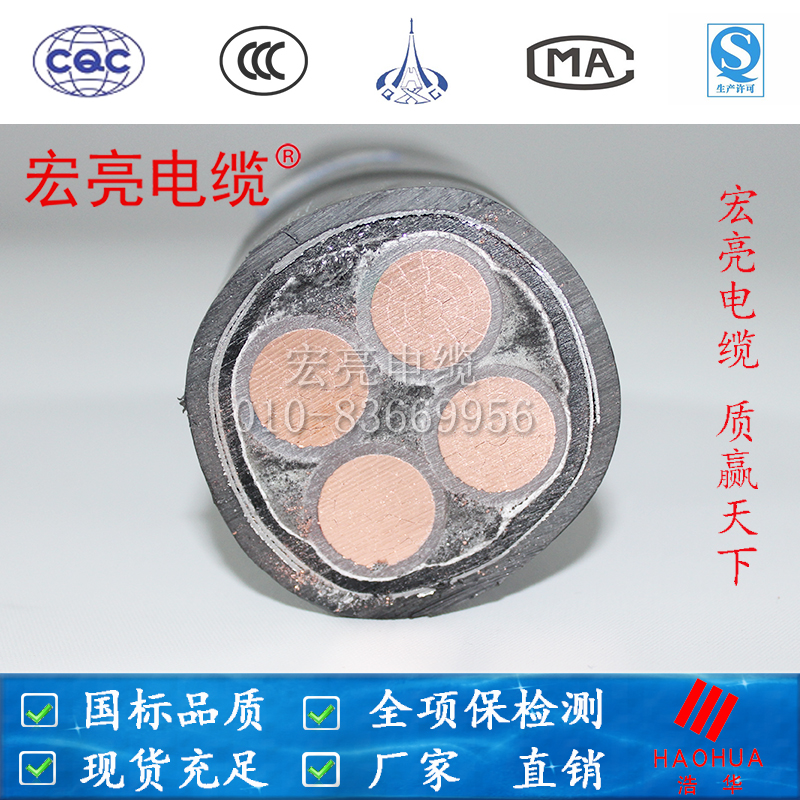

一、交聯聚乙烯絕緣電力電纜簡介：
交聯聚乙烯絕緣電力電纜不僅具有優異的電氣性能、機械性能、耐熱老化性能、耐環境應力和耐化學腐蝕的能力，而且具有結構簡單，使用方便，不受敷設落差限制，長期工作溫度高（90o），傳輸容量大等優點。
交聯聚乙烯絕緣電力電纜產品有阻燃、非阻燃全系列交聯聚乙烯絕緣電力電纜。
本產品按等效于國標GB12706、國際標準IEC60502、IEC60332、IEC60754的企業標準組織生產。本公司企業標準不但全面滿足而且部分指標高于上述國家和國際標準。
阻燃電纜包括A、B、C各類和低煙低鹵、低煙無鹵等全系列電纜。
我公司可根據用戶需要，用其它標準組織生產。也可根據用戶需要，設計制造具有如大截面分割導體、阻水、防白蟻、防鼠等某些特殊要求的交聯電纜。
產品：型號，名稱，用途及使用說明 0.6/1KV --- 26/35KV
產品型號
| 產品名稱 | 產品用途 | 使用說明 |
銅芯 | 鋁芯 |
（ZR）YJV
| （ZR）YJLV
| （阻燃）交聯聚乙烯絕緣聚氯乙烯護套電力電纜 | 使用于室內外架空，管道鋪設。可經受一定的鋪設牽引，但不能承受機械外力作用的場合。注意：單芯電纜不允許鋪設在磁性管道中。 | 工作溫度 1-35KV電纜導體允許長期工作溫度為≤90℃
交聯聚乙烯絕緣電纜線路短路時最高工作溫度不能超過250℃（持續時間小于5秒）
鋪設溫度 建議零度以上施工 ，如果零度以下施工必須預先加熱電纜
鋪設落差 鋪設不受水平落差限制
彎曲半徑 單芯：20（d+D）±5% 多芯：15（d+D）±5% D=電纜試樣實際外徑 d=導體的實際直徑 電纜與熱力管道平行 安裝時應保持2m的距離，交叉時應保持0.5m
電纜直埋安裝時 1-35KV電纜直埋深度應不小于0.7m。
1KV及以下電纜平行安 裝時，相互凈距離不小于0.1m。10-35KV安裝時不小于0.25m:交叉安裝時距離不小于0.5m |
(ZR) VV | (ZR)VLV | (阻燃）聚氯乙烯絕緣聚氯乙烯護套電力電纜 |
(ZR) YJY | (ZR) YJLY | （阻燃）交聯聚乙烯絕緣聚乙烯護套電力電纜 |
(ZR)YJV22 | (ZR)YJLV22 | （阻燃）交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝電力電纜 |
使用于地埋鋪設，能承受機械外力作用，但不能承受過大的拉力。 |
(ZR)VV22 | (ZR)VLV22 | （阻燃）聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝電力電纜 |
(ZR)YJV23 | (ZR)YJLV23 | （阻燃）交聯聚乙烯絕緣聚乙烯護套鋼帶鎧裝電力電纜 |
(ZR)YJV32 | (ZR)YJLV32 | （阻燃）交聯聚乙烯絕緣聚氯乙烯護套細鋼絲鎧裝電力電纜 |
使用于水中或高落差地區，能承受機械外力作用和相當的拉力 |
(ZR)VV32 | (ZR)VLV32 | （阻燃）聚氯乙烯絕緣聚氯乙烯護套細鋼絲鎧裝電力電纜 |
(ZR)YJV33 | (ZR)YJLV33 | （阻燃）交聯聚乙烯絕緣聚乙烯護套細鋼絲鎧裝電力電纜 |
(ZR)YJV42 |
(ZR)YJLV42 | （阻燃）交聯聚乙絕緣聚氯乙稀護套粗鋼絲鎧裝電力電纜 |
使用于水中或高落差地區，能承受機械外力作用和相當的拉力 |
(ZR)VV42 | (ZR)VLV42 | （阻燃）聚氯乙烯絕緣聚氯乙烯護套粗鋼絲鎧裝電力電纜 |
(ZR)YJV43 | (ZR)YJLV43 | (阻燃）交聯聚乙烯絕緣聚乙烯護套粗鋼絲鎧裝電力電纜 |
電力電纜常規型號
型號： 銅芯/鋁芯 額定電壓：0.6/1KV ZRYJV ZRYJV22 ZRYJLV ZRYJLV22 YJY YJLY YJV23 YJLV23 YJV32 YJLV32 YJV33 YJLV33 YJV43 YJLV43 VV VV22 VLV VLV22 VY VLY VV23 VLV23 |
序號 | 規格 | 序號 | 規格 | 序號 | 規格 | 備注 |
1 | 3×6+1×4 | 25 | 3×10+2×6 | 47 | 2×1.5 |
我公司可以定做各種異型特種電纜： 硅橡膠電纜，氟塑料電纜，丁青聚氯乙烯電纜，耐火，防火電纜，補償電纜，補償導線，合成彈性體電纜
|
2 | 3×10+1×6 | 26 | 3×16+2×10 | 48 | 3×1.5 |
3 | 3×16+1×10 | 27 | 3×25+2×16 | 49 | 4×1.5 |
4 | 3×25+1×16 | 28 | 3×35+2×16 | 50 | 5×1.5 |
5 | 3×35+1×16 | 29 | 3×50+2×25 | 51 | 2×2.5 |
6 | 3×50+1×25 | 30 | 3×70+2×35 | 52 | 3×2.5 |
7 | 3×70+1×35 | 31 | 3×95+2×50 | 53 | 4×2.5 |
8 | 3×95+1×50 | 32 | 3×120+2×70 | 54 | 5×2.5 |
9 | 3×120+1×70 | 33 | 3×150+2×70 | 55 | 2×4 |
10 | 3×150+1×70 | 34 | 3×185+2×95 | 56 | 3×4 |
11 | 3×185+1×95 | 35 | 3×240+2×120 | 57 | 4×4 |
12 | 3×240+1×120 | 36 | 3×300+2×150 | 58 | 5×4 |
13 | 3×300+1×150 | 37 | 3×400+2×150 | 59 | 2×6 |
14 | 4×10+1×6 | 38 | 4×25 | 60 | 3×6 |
15 | 4×16+1×10 | 39 | 4×35 | 61 | 4×6 |
16 | 4×25+1×16 | 40 | 4×50 | 62 | 5×6 |
17 | 4×35+1×16 | 41 | 4×70 | 63 | 2×10 |
18 | 4×50+1×25 | 42 | 4×95 | 64 | 3×10 |
19 | 4×70+1×35 | 43 | 4×120 | 65 | 4×10 |
20 | 4×95+1×50 | 44 | 4×150 | 66 | 5×10 |
21 | 4×120+1×70 | 45 | 4×185 | 67 | 2×16 |
22 | 4×150+1×70 | 46 | 4×240 | 68 | 3×16 |
23 | 4×185+1×95 | 47 | 4×300 | 69 | 4×16 |
24 | 4×240+1×120 |
| 4×400 | 70 | 5×16 |
25 | 4×300+1×150 |
|
| 71 | 5×25 |
26 | 4×400+1×240 |
|
| 72 | 5×35 |
0.6/1KV交聯聚乙烯絕緣電力電纜允許載流量（A）
型號 | ZRYJVZRYJLV,YJV22YJLV22ZRYJY,ZRYJLY,YJV23 YJLV23，YJV32，YJLV32，YJV33，YJLV33，YJV42，YJV43，YJLV | ZRYJV, YJV, ZRYJLV, ZRYJY YJY YJLY |
芯數
| 2芯，3芯，4芯，5芯，3+1芯，3+2芯，4+1芯， |
單芯 |
敷設 | 空氣中 | 土壤中 | 空氣中
| 土壤中 |
單芯電纜排列方式 |
|
|
|
|
線芯材質 | 銅 | 鋁 | 銅 | 鋁 | 銅 | 鋁 | 銅 | 鋁 | 銅 | 鋁 | 銅 | 鋁 |
標稱截面mm2 | 1.5 | 20 | — | 31 | — | 26 | — | 32 | — | 33 | — | 35 | — |
2.5 | 27 | 21 | 41 | 32 | 34 | 26 | 42 | 33 | 43 | 32 | 46 | 36 |
4 | 35 | 28 | 53 | 42 | 44 | 36 | 56 | 44 | 56 | 42 | 59 | 47 |
6 | 45 | 36 | 66 | 54 | 56 | 45 | 70 | 57 | 70 | 54 | 74 | 60 |
10 | 63 | 49 | 90 | 69 | 77 | 59 | 97 | 75 | 94 | 69 | 99 | 76 |
16 | 84 | 65 | 117 | 91 | 100 | 78 | 125 | 99 | 120 | 90 | 128 | 99 |
25 | 113 | 88 | 151 | 117 | 130 | 100 | 165 | 125 | 155 | 115 | 164 | 128 |
35 | 139 | 108 | 181 | 140 | 160 | 125 | 200 | 155 | 185 | 135 | 197 | 153 |
50 | 161 | 125 | 210 | 163 | 195 | 150 | 245 | 190 | 220 | 165 | 232 | 180 |
70 | 204 | 158 | 257 | 200 | 245 | 190 | 305 | 240 | 270 | 200 | 285 | 221 |
95 | 252 | 195 | 310 | 240 | 300 | 230 | 375 | 290 | 320 | 240 | 342 | 265 |
120 | 291 | 226 | 351 | 273 | 349 | 270 | 435 | 340 | 365 | 275 | 388 | 301 |
150 | 333 | 258 | 393 | 305 | 400 | 310 | 500 | 390 | 410 | 310 | 436 | 338 |
185 | 385 | 299 | 445 | 346 | 465 | 360 | 580 | 450 | 465 | 355 | 496 | 385 |
240 | 457 | 356 | 516 | 402 | 550 | 430 | 685 | 535 | 540 | 410 | 577 | 449 |
300 | 527 | 410 | 583 | 454 | 635 | 495 | 795 | 615 | 610 | 465 | 654 | 508 |
400 | 600 | 475 | 645 | 510 | 745 | 590 | 930 | 730 | 695 | 535 | 749 | 673 |
500 |
|
|
|
| 860 | 685 | 1080 | 850 | 780 | 610 | 858 | 774 |
|
|
|
|
| 990 | 800 | 1250 | 1000 | 880 | 695 | 981 | — |
環境溫度℃ | 40 | 25
| 40
| 25 |
線芯最高工作溫度℃ | 70 |
